Jeśli kiedykolwiek spędziłeś godziny na rozwiązywaniu problemu z wadliwym produktem związanym z przechyleniem – na przykład aparatem medycznym wywołującym fałszywy alarm, zabezpieczeniem przed przewróceniem stojącego grzejnika podłogowego, które przestało działać po pewnym użyciu lub inteligentnym urządzeniem domowym działającym nieprawidłowo – jest wysoce prawdopodobne, że styki mechanicznego przełącznika odchylania z łożyskiem kulkowym utleniły się lub skorodowały. Jako dostawca przełączników pochylenia często spotykamy się z tego typu problemami posprzedażowymi: prototypy sprawdzają się doskonale, ale po masowej produkcji i wysyłce kurz, ciepło i wilgoć stopniowo powodują korozję metalowych styków, co prowadzi do awarii funkcji zabezpieczającej.
Pierwszym odruchem wielu inżynierów jest po prostu wymiana przełączników na tanie mechaniczne przełączniki z łożyskami kulkowymi, ale problem będzie się powtarzał. W dzisiejszym poście na blogu pomożemy Ci zrozumieć fotoelektryczne przełączniki pochylenia. Ich największą zaletą jest brak metalowych styków, co eliminuje korozję i zużycie u źródła. Pominiemy techniczny żargon i podzielimy się praktycznymi spostrzeżeniami zdobytymi z rzeczywistych projektów, aby pomóc Ci szybko określić, czy ten produkt jest odpowiedni dla Twojego projektu.
Jak działa optoelektroniczny przełącznik pochylenia
Tradycyjne przełączniki pochylenia typu kulkowego opierają się na metalowej kulce stykającej się bezpośrednio z metalowymi stykami w celu utworzenia obwodu, co może prowadzić do utleniania i korozji styków z powodu wilgoci i kurzu. Natomiast fotoelektryczne przełączniki pochylenia działają na zasadzie wykrywania wiązki podczerwieni i zawierają emiter podczerwieni, odbiornik i ruchomą kulkę. Gdy urządzenie ustawione jest poziomo, kulka blokuje wiązkę podczerwieni, a na wyjściu wysyłany jest sygnał „rozłączony”; po przechyleniu w dowolnym kierunku w celu osiągnięcia ustawionego kąta wyzwalania, kulka przesuwa się, umożliwiając przejście wiązki podczerwieni, a wyjście wysyła sygnał „wyzwalany”.
Ważna uwaga:To urządzenie ma prąd spoczynkowy i nadaje się tylko do urządzeń z zewnętrznym zasilaniem; nie nadaje się do produktów zasilanych bateryjnie.
Seria ta oferuje różne kąty wyzwalania do wyboru: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) i CSX60PS (60°).Kąt wyzwalania odnosi się do progu pochylenia, przy którym następuje zadziałanie wyłącznika i jest kluczowym czynnikiem przy wyborze odpowiedniego modelu.
Najważniejsze cechy produktu (główne zalety przyciągające czytelników)
1. Brak metalowych styków fizycznych:odporne na korozję i zużycie: Ponieważ przewodność elektryczna nie zależy od metalowych styków, całkowicie eliminuje to typowe problemy utleniania, rdzy i ablacji występujące w przełącznikach mechanicznych. Dzięki żywotności do 50 000 godzin nadaje się do urządzeń wymagających długotrwałego, ciągłego zasilania.
2. Dookólna detekcja pochylenia 360°:Wykrywa przechylenie w dowolnym kierunku, spełniając potrzebę zapewnienia wszechstronnego zabezpieczenia sprzętu przed przechyleniem.

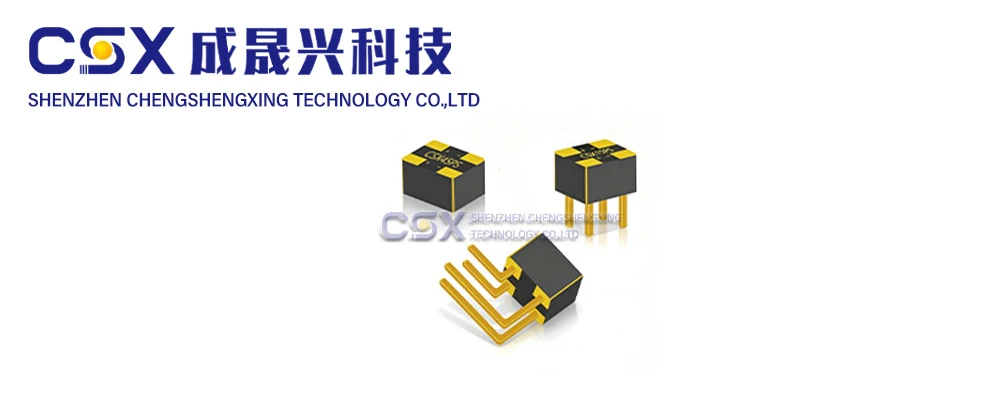

3. Elastyczna instalacja i możliwość masowej produkcji:Posiada znormalizowany rozmiar opakowania 4,2 × 3,2 × 3 mm i obsługuje zarówno montaż powierzchniowy SMT, jak i montaż przelotowy DIP. Można go zainstalować zarówno na poziomych, jak i pionowych płytkach drukowanych, dzięki czemu nadaje się zarówno do opracowywania prototypów, jak i do zautomatyzowanej produkcji na dużą skalę.
4. Stabilna praca w szerokim zakresie temperatur:Zakres temperatury roboczej od 40 ℃ do + 85 ℃, wytrzymuje wahania temperatury spowodowane wewnętrznymi prądami gorącego powietrza w urządzeniach gospodarstwa domowego, sprzęcie medycznym i ogólnych środowiskach przemysłowych.
5. Prosty zasilacz:Obsługuje napięcie 3,3 V / 5 V DC, umożliwiając bezpośrednią integrację z głównymi płytkami kontrolnymi MCU.
Ogólne specyfikacje elektryczne
●Napięcie robocze: 3,3 V / 5 V DC
●Prąd roboczy: 10mA
● Żywotność: 50 000 godzin
●Temperatura pracy: -40°C do +85°C
Przykłady projektów ze świata rzeczywistego, które pomogą Ci szybko ocenić, w jakim stopniu odpowiadają one Twoim potrzebom
Studium przypadku 1 | Zabezpieczenie przed przechyleniem stojaków medycznych – wybór modelu: CSX15PS (spust 15°)
Wymagania projektu:Musi wywołać szybki alarm i odciąć zasilanie przy najmniejszym przechyleniu sprzętu; sprzęt pozostaje zasilany przez cały rok, dlatego należy zapobiegać korozji stykowej i awariom; zasilany z zewnętrznego zasilacza. Dlaczego to wybrać: Szybkie wyzwalanie przy niskim kącie 15° zapewnia czułą i bezpieczną reakcję; bezdotykowa konstrukcja transoptora eliminuje obawy związane z korozją kontaktową w wyniku długotrwałego użytkowania; zarówno opcje montażu SMT, jak i DIP umożliwiają dostosowanie do różnych projektów PCB.
Przypadek 2 | Zabezpieczenie przed przechyleniem do stojących na podłodze grzejników pomieszczeń – model CSX30PS (spust 30°)
Wymagania projektu:Zabezpieczenie przed odcięciem zasilania w przypadku przechylenia urządzenia o 30°; urządzenie zawiera ciepło i kurz; wibracje robocze nie mogą powodować fałszywych wyzwalaczy; zasilany z zewnętrznego źródła prądu przemiennego. Dlaczego to wybrać: 30° to standardowy próg zabezpieczenia przed przewróceniem w małych urządzeniach; szczelna obudowa izoluje wewnętrzne ciepło i kurz; bezdotykowa konstrukcja eliminuje problemy związane ze starzeniem się i awarią związane z tradycyjnymi mechanizmami przełączników kulowych.
Lista kontrolna samooceny: pomaga szybko określić, czy warto kupić ten produkt
Po przeczytaniu poniższych pytań będziesz w stanie określić, czy ten projekt jest dla Ciebie odpowiedni:
✅Ten produkt nadaje się do zakupu, jeśli Twój projekt spełnia następujące warunki:
1. Urządzenie zasilane jest z zewnętrznego źródła zasilania i wytrzymuje prąd spoczynkowy 10 mA;
2. Produkt wymaga długotrwałego, ciągłego zasilania i nie toleruje kolejnych awarii spowodowanych korozją kontaktową lub złym kontaktem;
3. Wymagane jest wielokierunkowe wykrywanie pochylenia w zakresie 360°;
4. Środowisko aplikacji zawiera kurz i gorące powietrze, które mogą powodować awarie mechanicznych przełączników kulowych;
5. Wymagane jest zarówno prototypowanie, jak i debugowanie, a jednocześnie uwzględnienie produkcji SMT na dużą skalę.
❌Nie polecamy tego produktu, jeśli Twój projekt spełnia którykolwiek z poniższych warunków:
1. Urządzenia zasilane bateryjnie o rygorystycznych wymaganiach dotyczących zużycia energii w stanie spoczynku;
2. Produkty konsumenckie zaprojektowane z myślą o wyjątkowo niskich kosztach, prostym zastosowaniu w pomieszczeniach zamkniętych i krótkiej żywotności (wystarczy standardowy mechaniczny przełącznik kulowy);
3. Urządzenia o napięciu zasilania innym niż 3,3 V lub 5 V, w których nie ma możliwości konwersji napięcia.1.
Wskazówki, jak uniknąć pułapek przy wyborze modelu
Nie ignoruj prądu statycznego, ponieważ może on szybko rozładować akumulator;
2. Wybierz prawidłowy kąt wyzwalania w oparciu o logikę ochrony bezpieczeństwa; nie wybieraj modelu 60° do zastosowań wymagających małego kąta wyzwalania;
3. Nigdy nie podłączaj zasilania o napięciu większym niż 3,3 V lub 5 V, gdyż spowoduje to natychmiastowe spalenie urządzenia.
Jeśli przeanalizowałeś wymagania projektu, ale nadal nie masz pewności co do optymalnego kąta lub rozwiązania, nie ma potrzeby uciekania się do prób i błędów. Niezależnie od tego, czy jesteś inżynierem badawczo-rozwojowym w sektorze sprzętu gospodarstwa domowego, sprzętu medycznego lub przemysłowego, czy też jesteś nabywcą OEM na dużą skalę, skontaktuj się z nami. Możemy zapewnić przykładowe testy, dostarczyć raporty z testów wydajności i pomóc w określeniu odpowiedniego kąta wyzwalania.
Ostatecznie podstawową zaletą fotoelektrycznego przełącznika pochylenia jest jego bezdotykowa konstrukcja, która eliminuje problematyczne punkty korozji i zużycia związane z przełącznikami mechanicznymi. Jeśli borykasz się z awarią styków w przełącznikach kulowych, warto przyjrzeć się temu produktowi. Jeśli chcesz szczegółowo zapoznać się ze specyfikacją produktu, poniżej znajduje się link do arkusza danych; Jeśli potrzebujesz indywidualnego wsparcia technicznego przy wyborze produktu, skontaktuj się z naszym zespołem.
Referencje: Międzynarodowa Komisja Elektrotechniczna (IEC) 60947-5-3: Wytyczne techniczne i aplikacyjne dotyczące przełączników pochylenia, 2021; Raport stowarzyszenia Industrial Electronics Association (IEA) z testu niezawodności fotoelektrycznych czujników przechyłu, 2022 r.; *Journal of Sensors and Actuators*: Zastosowanie bezdotykowych fotoelektrycznych przełączników pochylenia w rozwiązaniach bezpieczeństwa dla sprzętu gospodarstwa domowego i wyrobów medycznych, tom. 18, nr 2, 2023
